LKAV1614 20km Wojskowa Komunikacja Niskim Opóźnieniem Drone Video Data Link

5km 20km 1W Drone Video Link FHD Low Latency AES256 Encryption

5-20km Drone Video Link FHD Niskie opóźnienie AES256 szyfrowanie 1W mocy

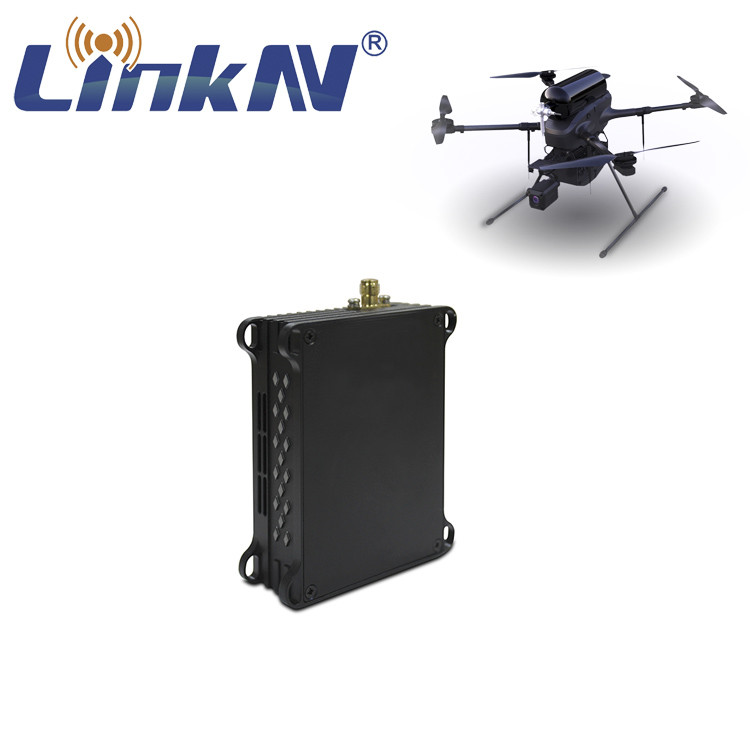

LKAV-1614 to bezprzewodowy nadajnik wideo COFDM specjalnie zaprojektowany do zastosowań UAV.umożliwia ustanowienie niezawodnego bezprzewodowego połączenia wideo we wszystkich środowiskach, w tym szybkich sieciach komórkowychKompaktny rozmiar sprawia, że jest idealny do instalacji dronów.

Antenna nadajnika:SMA Kobieta głowa, standardowa z anteną wiotkową, wzrost anteny 3,5 dB.

(Uwaga: Proszę nie włączać nadajnika bez anteny TX, w przeciwnym razie może zostać uszkodzony.)

Interfejs płyty FM:Od lewej do prawej szpilki są:1.DC5V,2.GND,3.RXD,4.TXD, w razie potrzeby, parametry nadajnika mogą być modyfikowane przez naszą płytę FM lub za pośrednictwem seryjnego portu komputera.

Interfejs danych:Można go połączyć z komputerem, zmienić parametry za pośrednictwem seryjnego portu TTL poziom, Przejrzysty współczynnik baud fabryczny domyślnie jest 115200, Proszę potwierdzić szczegóły w naszej liście instrukcji.

Interfejs zasilania:napięcie12V prądem stałym, prąd 1A

Wprowadzenie sygnałów A/V CVBS:3.5MM / 3 interfejs audio i wideo, kabel AV podłączony do kamery analogowej.

Wskaźnik pracy:Wskaźnik pracy to czerwone i żółte rurki cyfrowe,normalna moc pracy włączona z czerwonym wskaźnikiem,podłączona do źródła sygnału,żółte światło miga, gdy nadajnik normalnie wysyła dane,Im szybciej błysk, im większe przesyłane dane.

wejście sygnału HDMI:Interfejs HDMI-C, możesz użyć kabla HDMI (C-D) do podłączenia kamery o wysokiej rozdzielczości.

Cechy

■ HDMI i CVBS podwójne wejścia wideo

■ 60-80 ms niska opóźnienie systemu

■ zasięg do 10-20 km

■ Można dostosować częstotliwość 300MHz-2,7GHz

■ Wzmocnione obudowy ze stopu aluminium

■ Kompaktowy rozmiar i lekka waga

■ szyfrowanie AES256

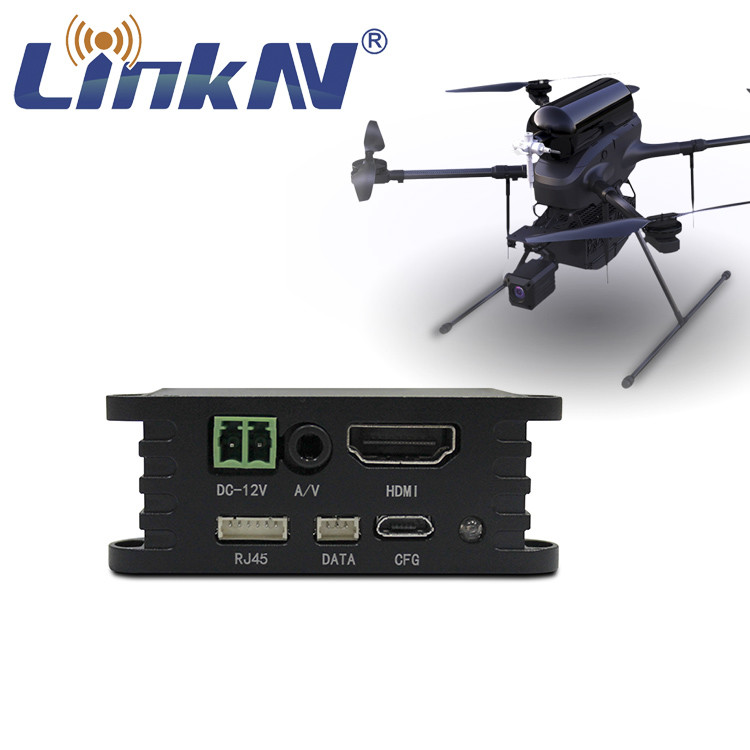

Specyfikacja

1 Interfejs antenowy

1 wejście zasilania 2 szpilki, prąd stały 12V

2 wejścia wideo AV ¢ CVBS, analogowy SD

3 wejście wideo HDMI HD cyfrowy

4 port RJ45 rezerwowany

5 Port danych rezerwowany

6 Port CFG

7 Wskaźnik mocy ‡ światło czerwone

Zalety COFDM
Modulacja COFDM ma bardzo silną odporność na tłumienie, modulacja COFDM umożliwia transmisję od użytkownika końcowego do wielu podnosicieli,i sygnał może być przechowywany znacznie dłużej niż sygnał przechowywany w systemie pojedynczego nośnika odpowiednio, więc COFDM ma silniejszą odporność na hałas impulsowy i szybką odporność na tłumienie kanału.COFDM ma wyższe wykorzystanie częstotliwości i umożliwia nakładanie ortogonalnych fal podnoszących jako podkanały, zamiast tradycyjnego wykorzystania pasm ochronnych oddzielających podkanały, dzięki czemu zwiększa efektywność częstotliwości i maksymalizuje wykorzystanie zasobów widma.

Co się tyczy szybkiej transmisji danych, system COFDM posiada samodzielnie dostosowujący się mechanizm modulacji, który umożliwia podnosicelom wybór różnych metod modulacji, takich jak QPSK, QAM,16QAM lub 64QAM zgodnie z różnymi warunkami kanału i hałasem tłaJeśli warunki są dobre, to dostosować się do modulacji wysokiej wydajności, jeśli warunki są złe, a następnie dostosować się do modulacji antynterferencji.Więc może niezawodnie dostosować się do szybkiej transmisji danych.

Ma silną zdolność Inter-Symbol Interference (ISI), ISI jest największą interferencją oprócz hałasu w komunikacji cyfrowej.

Łatwość użytkowania w połączeniu z różnymi innymi metodami, COFDM może być stosowany jako metoda modulacji, ponadto można go łatwo łączyć z wieloma rodzajami technologii wielokrotnego dostępu,zapewnienie dostępu dla wielu użytkowników jednocześnieMożna umożliwić wielu użytkownikom jednoczesne korzystanie z technologii informacyjnej COFDM do transmisji.

Zastosowania urządzenia COFDM
Modulacja COFDM rozwiązała trudne problemy transmisji szerokopasmowej bezprzewodowej "nie w linii widzenia" i "mobilnej", gdy prędkość przekracza 2 Mbps, więc została szeroko stosowana w komunikacji mobilnej,systemy transmisji wideo i monitorowania, takie jak projekt cyfrowego nadawania audio (DAB), nadawanie telewizji o wysokiej rozdzielczości (HDTV), opieka zdrowotna, komunikacja mobilna (CDMA + OFDM), bezprzewodowa sieć LAN (IEEE 802.1a), dostęp bezprzewodowy szerokopasmowy (BWA),Większość z nich jest wykorzystywana do monitorowania w czasie rzeczywistym., nadawania, bezpieczeństwa, obrony morskiej i innych branż).

Wysokiej prędkości mobilna transmisja bezprzewodowa w czasie rzeczywistym
System może gromadzić w czasie rzeczywistym nagrania wideo, głosy, dane itp. za pośrednictwem publicznej sieci komunikacyjnej lub prywatnego systemu sieci komunikacyjnej dostarczanego do każdego centrum polecenia.Oficerowie na wszystkich szczeblach dowodzenia mogą zrozumieć sytuację bezpośrednio z komputera, aby podjąć skuteczne środki w czasie rzeczywistym.System może pomóc zaoszczędzić dużo czasu przetwarzania i zmniejszyć straty spowodowane klęskami żywiołowymi.

Przekaz morski bezprzewodowy w czasie rzeczywistym
Monitorowanie w czasie rzeczywistym morskich transmisji bezprzewodowych jest korzystne dla obronności przybrzeżnej, transportu morskiego, inspekcji portów i innych gałęzi przemysłu.Monitoring strefy nadzoru morskiego w czasie rzeczywistym może być manipulowany przez cały proces za pomocą wideo na żywoSystem ten może przyczynić się do zwiększenia skuteczności dowodzenia i monitorowania na morzu.

Przekaz wideo na żywo
Podczas transmisji gier sportowych, jasność wideo może być znacznie poprawiona przez transmisję COFDM.

Publiczny system komunikacji mobilnej
IEEE 802.1la już dotyczy pasma 5 GHz i zapewnia szybką transmisję danych za pomocą OFDM.

W rezultacie modulacja COFDM rozwiązała trudne problemy transmisji szerokopasmowej bezprzewodowej "nie w linii widzenia" i "mobilnej", gdy prędkość przekracza 2 Mbps,COFDM może rejestrować wideo z dużą prędkością i przesyłać wysokiej jakości wideo w czasie rzeczywistym, pozwala użytkownikom uzyskać wyjątkową swobodę w gromadzeniu wiadomości, transmisji na żywo, aplikacjach monitorowania w czasie rzeczywistym.
