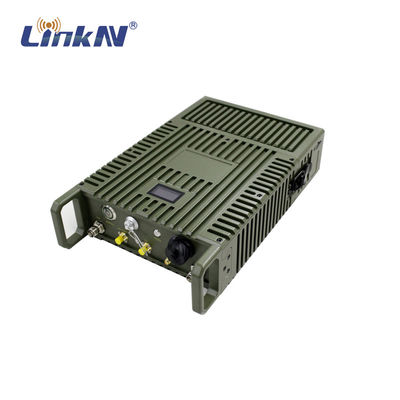

LKAV3702 40dBm Long Distance IP MESH Stacja bazowa radiowa 40dBm Moc Wielkopłyty 82Mbps szyfrowanie AES256

IP MESH Radio Base Station 40dBm Power Multi-hops 82Mbps AES256 Encryption

Wprowadzenie

MANET3702 to wojskowa 40dBm wysokiej mocy stacja bazowa IP MESH, która może być stosowana w wielu scenariuszach użytkowania.statek lub statek bezzałogowy, itp., w dowolnym momencie, w dowolnym miejscu, jedno-klucz uruchomienia, nie ma potrzeby konfigurowania i zmiany parametrów.

Cechy

■Duża przepustowość do 82 Mbps

■Wspiera 2.4G MIMO WIFI

■Przekazywanie danych w pełnym dupleksie IP

■Elastyczne tworzenie sieci i szybkie wdrażanie

■Wytrzymała konstrukcja wojskowa trójprzewodowa IP66

■Wspiera oprogramowanie internetowe i PC do zarządzania

■Wspiera skanowanie interferencji częstotliwości

■Kompaktowy rozmiar i lekka masa

■Wygodna obsługa i konserwacja

■Użycie jednym kliknięciem

Specyfikacja

Wymiary

Opis panelu

1 Interfejs anteny MESH-1

2 interfejs LAN, RJ45

3 Interfejs anteny WIFI

4 Wskaźnik LED MESH

5 Interfejs anteny 4G

6 PTT (Mic)

7 Interfejs anteny GPS/BD

8 Przycisk zasilania

9 Interfejs anteny MESH-2

10 Wskaźnik baterii

11 gniazdka do kart SIM

12 Cyfrowy wskaźnik LCD

Diagram topologii

■ Rodzaj łańcucha

■ Typ gwiazdy


■ Rodzaj siatki


■ Typ przypadkowy

Zastosowanie

System MANET jest grupą urządzeń mobilnych (lub tymczasowo stacjonarnych), które muszą zapewniać możliwość przesyłania głosu, danych,i wideo pomiędzy dowolnymi parami urządzeń wykorzystujących pozostałe jako przekaźniki, aby uniknąć potrzeby infrastruktury.
Istnieje wiele technik stosowanych w celu zapewnienia solidnej zdolności MANET, w tym następujące:

Samodzielne kształtowanie / samoleczeniejest kluczową cechą systemów MANET. W prawdziwej sieci sieciowej urządzenia radiowe mogą w każdej chwili dołączyć do sieci lub opuścić ją,i sieć będzie ciągle dostosowywać swoją topologię, gdy węzły poruszają się w stosunku do siebieOznacza to zdecentralizowaną architekturę, w której nie są potrzebne centralne “master” radio węzły do zarządzania kontrolą sieci,i komunikacja będzie trwała nawet gdy jeden lub więcej węzłów zostanie utraconych.

Adaptacja linkujest zdolnością każdego radia do optymalnej konfiguracji parametrów transmisji (konstelacja, kodowanie FEC,i technik MIMO) w celu maksymalizacji szybkości transmisji danych i solidności połączeń z każdym z pozostałych radiów, z którymi komunikuje sięSpecjalna stacja radiowa może komunikować się z inną w pobliżu za pomocą stacji radiowej przy użyciu prędkości przesyłania danych powyżej 50 Mbps, podczas gdy przy użyciu prędkości zaledwie 2 Mbps zapewnia solidne połączenie z stacją radiową znacznie dalej.To są prędkości przeładowania pakietów., gdzie użycie burstu 50 Mbps jest bardzo przydatne nawet dla znacznie niższego strumienia danych, ponieważ pozostawia wolny czas transmisji kanału dla innych węzłów w sieci.Posiadanie wysokich potencjalnych wskaźników przepustowości danych jest ważne, ponieważ mniej czasu na antenie jest zużywane dla krótszych linków, im więcej czasu na antenie pozostaje, tym wolniejsza i znacznie bardziej solidna modulacja i kodowanie na odległych linkach.

Adaptacyjna trasajest mechanizmem do określania, które potencjalne ścieżki przekaźnika są używane, gdy strumień danych musi być przesyłany między danym parą radiowych.Musi wspierać funkcjonalność samoformującą się samodzielnie, dostosowując się dynamicznie do wykorzystania wszystkich obecnych radiów jako potencjalnych przekaźników i być odporny na utratę radiowych przekaźnikówMusi również działać w połączeniu z dostosowaniem łącza, ponieważ określenie optymalnej trasy dla strumienia danych wymaga uwzględnienia innych danych przepływających przez sieć,a także zdolność dynamiczną każdego łącza w sieciProblem ten jest złożony i wymaga, aby wszystkie radia udostępniały informacje o przepływie danych przepływających przez nie oraz o pojemności łącza od każdego do innych sąsiednich węzłów.Ta wymiana informacji musi być wykonywana w inteligentny sposób, aby nie zużywać zbyt wiele cennej dostępnej przepustowości sieci.

Przejrzystość sieci IPoznacza, że dowolna liczba standardowych komputerów,Kamera wideo IP lub inne urządzenia mogą być podłączone do każdego z radiów komórkowych i komunikować się przez sieć siatkową tak, jakby wszystkie urządzenia były w jednym biurze z przewodowym EthernetAby umożliwić maksymalną elastyczność i łatwość użytkowania, MANET jest dostępny dla wszystkich użytkowników.Najlepszym rozwiązaniem jest, aby cała sieć MANET wyglądała jak jeden przełącznik sieciowy warstwy 2Oznacza to, że bez żadnej konfiguracji adresów IP lub innych ustawień,Grupa urządzeń opartych na IP, które współpracują na prostym przełączniku Ethernet, może być podłączona do radiów MANET i wznowić działalność z nową wolnością mobilności bezprzewodowej.

Traffic wielokrotnego przesyłaniaW związku z tym systemy MANET mają wiele wyjątkowych wyzwań.Wsparcie wielokrotnego przesyłania wdrożone w podstawowych przełącznikach przewodowych warstwy 2 ma na celu replikację pakietów wielokrotnego przesyłania przychodzących do jednego portu na wszystkich innych portachNa przykład, jeśli kamera wideo IP jest podłączona do jednego portu, wysyła swój wideo za pomocą pakietów oznaczonych jako multicast.Następnie komputery podłączone do dowolnego z innych portów przełącznika mogą wykorzystać strumień bezprzewodowego wideoTa uproszczona metoda okazuje się nie działać zbyt dobrze w sieci bezprzewodowej działającej jako przełącznik warstwy 2, ponieważ wiele urządzeń w sieci może nie potrzebować zobaczyć konkretnej wielokrotności,i ślepo wysyłając wielokrotne przesyłanie do wszystkich urządzeń, tym samym zatłoczając ograniczoną przepustowość sieci bezprzewodowej niepotrzebnieBardziej zaawansowane systemy MANET umożliwiają ręczną i/lub automatyczną optymalizację, ograniczając transmisję wielokrotności tylko do tych urządzeń, które potrzebują określonego strumienia wielokrotności.

Sieci wielokanałoweis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandTen dodatkowy zakres może być wyposażony w anteny o większej mocy lub z większym wzrostem mocy, aby zapewnić wysoką prędkość warstwy “rdzeniowej” pomiędzy pojazdami.Każdy żołnierz może komunikować się z innym żołnierzem., ale warstwa wtórna na innej częstotliwości może zmniejszyć zatłoczenie na częstotliwości żołnierza i zwiększyć obszar objęty siecią.
Wszystkie te możliwości sieciowe MANET łączą się, aby zapewnić solidną łączność dużych prędkości, podobną do tej oferowanej przez najnowocześniejsze sieci 3G/4G,ale w sytuacjach operacyjnych krytycznych dla misji, w których nie ma dostępnej stałej infrastruktury bezprzewodowej.
