LKAV1615 1km Koparka UGV EOD COFDM PTZ kamera Video & Data Transmitter

1km Grabarz Transmitter wideo i danych RS485 Kamera 4-CH COFDM AES256 szyfrowanie

Wprowadzenie

LKAV-1615 to potężny bezprzewodowy nadajnik COFDM specjalnie zaprojektowany do zastosowań UGV / Robotów.Wspiera różne tryby wideoWbudowany moduł danych może odbierać dane wysyłane przez stację sterującą,przetwarzanie i wykonywanieObsługuje również niektóre urządzenia czujnikowe peryferyjne, takie jak czujniki gazu, detektory itp. Wykryte dane są przesyłane z powrotem do stacji sterującej i wyświetlane w czasie rzeczywistym.który jest wygodny dla dowódców do dokonania terminowych orzeczeń.

Cechy

■Częstotliwość strumienia wideo 200-800MHz

■Częstotliwość strumienia danych 410-500MHz

■Moc wyjściowa 2W (Wideo)

■Zakres obejmuje 1-3km LOS

■Przepustowość 2-8MHz regulowana

■Zaawansowane technologie kompresji wideo COFDM i H.264

■RS232/485/TTL do wyboru

■Wysoka jakość wideo i obsługuje wiele formatów wideo

■Obudowa ze stopu aluminiowego

Specyfikacja

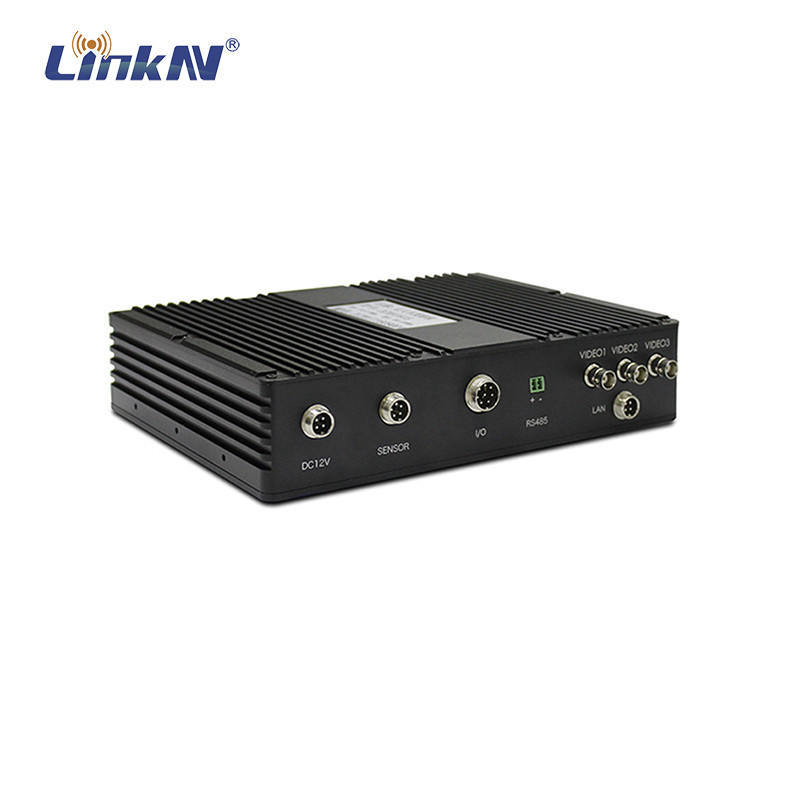

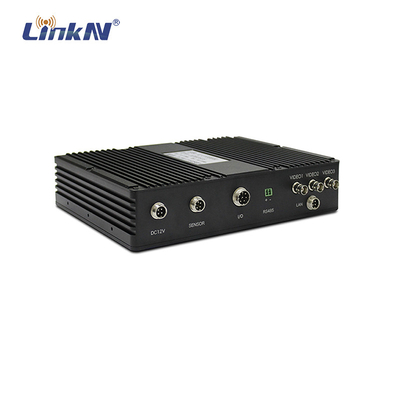

Opis panelu

1. Port wejścia zasilania i danych - DC 12V/5A, RS232

2Źródło danych czujnika (RS232)

3. Port MIC Wpis dźwięku

4. VIDEO1 Port BNC interfejs, wejście wideo 1 (światło widoczne)

5. VIDEO2 Port BNC interfejs, wejście wideo 2 (infraczerwony)

6. VIDEO3 Port ¢ interfejs BNC, wejście wideo 3 (Fisheye)

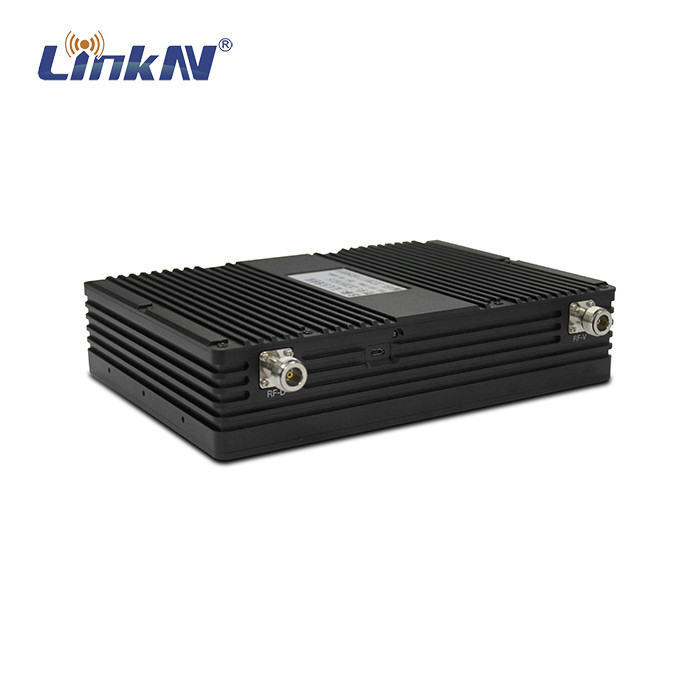

7. RF-D Antenna Interfejs N kobieta, wysyłanie/odbieranie danych

8. Interfejs USB

9. Wskaźnik strumienia wideo ?? świeci na czerwono podczas włączania zasilania i miga na zielono podczas normalnej pracy, im silniejszy sygnał, tym szybszy błysk.

10. RF-V Antenna Interface N kobieta, przesyłanie wideo

Zalety COFDM
Modulacja COFDM ma bardzo silną odporność na tłumienie, modulacja COFDM umożliwia transmisję od użytkownika końcowego do wielu podnosicieli,i sygnał może być przechowywany znacznie dłużej niż sygnał przechowywany w systemie pojedynczego nośnika odpowiednio, więc COFDM ma silniejszą odporność na hałas impulsowy i szybką odporność na tłumienie kanału.COFDM ma wyższe wykorzystanie częstotliwości i umożliwia nakładanie ortogonalnych fal podnoszących jako podkanały, zamiast tradycyjnego wykorzystania pasm ochronnych oddzielających podkanały, dzięki czemu zwiększa efektywność częstotliwości i maksymalizuje wykorzystanie zasobów widma.

Co się tyczy szybkiej transmisji danych, system COFDM posiada samodzielnie dostosowujący się mechanizm modulacji, który umożliwia podnosicelom wybór różnych metod modulacji, takich jak QPSK, QAM,16QAM lub 64QAM zgodnie z różnymi warunkami kanału i hałasem tłaJeśli warunki są dobre, to dostosować się do modulacji wysokiej wydajności, jeśli warunki są złe, a następnie dostosować się do modulacji antynterferencji.Więc może niezawodnie dostosować się do szybkiej transmisji danych.

Ma silną zdolność Inter-Symbol Interference (ISI), ISI jest największą interferencją oprócz hałasu w komunikacji cyfrowej.

Łatwość użytkowania w połączeniu z różnymi innymi metodami, COFDM może być stosowany jako metoda modulacji, ponadto można go łatwo łączyć z wieloma rodzajami technologii wielokrotnego dostępu,zapewnienie dostępu dla wielu użytkowników jednocześnieMożna umożliwić wielu użytkownikom jednoczesne korzystanie z technologii informacyjnej COFDM do transmisji.

Zastosowania urządzenia COFDM
Modulacja COFDM rozwiązała trudne problemy transmisji szerokopasmowej bezprzewodowej "nie w linii widzenia" i "mobilnej", gdy prędkość przekracza 2 Mbps, więc została szeroko stosowana w komunikacji mobilnej,systemy transmisji wideo i monitorowania, takie jak projekt cyfrowego nadawania audio (DAB), nadawanie telewizji o wysokiej rozdzielczości (HDTV), opieka zdrowotna, komunikacja mobilna (CDMA + OFDM), bezprzewodowa sieć LAN (IEEE 802.1a), dostęp bezprzewodowy szerokopasmowy (BWA),Większość z nich jest wykorzystywana do monitorowania w czasie rzeczywistym., nadawania, bezpieczeństwa, obrony morskiej i innych branż).

Wysokiej prędkości mobilna transmisja bezprzewodowa w czasie rzeczywistym
System może gromadzić w czasie rzeczywistym nagrania wideo, głosy, dane itp. za pośrednictwem publicznej sieci komunikacyjnej lub prywatnego systemu sieci komunikacyjnej dostarczanego do każdego centrum polecenia.Oficerowie na wszystkich szczeblach dowodzenia mogą zrozumieć sytuację bezpośrednio z komputera, aby podjąć skuteczne środki w czasie rzeczywistym.System może pomóc zaoszczędzić dużo czasu przetwarzania i zmniejszyć straty spowodowane klęskami żywiołowymi.

Przekaz morski bezprzewodowy w czasie rzeczywistym
Monitorowanie w czasie rzeczywistym morskich transmisji bezprzewodowych jest korzystne dla obronności przybrzeżnej, transportu morskiego, inspekcji portów i innych gałęzi przemysłu.Monitoring strefy nadzoru morskiego w czasie rzeczywistym może być manipulowany przez cały proces za pomocą wideo na żywoSystem ten może przyczynić się do zwiększenia skuteczności dowodzenia i monitorowania na morzu.

Przekaz wideo na żywo
Podczas transmisji gier sportowych, jasność wideo może być znacznie poprawiona przez transmisję COFDM.

Publiczny system komunikacji mobilnej
IEEE 802.1la już dotyczy pasma 5 GHz i zapewnia szybką transmisję danych za pomocą OFDM.

W rezultacie modulacja COFDM rozwiązała trudne problemy transmisji szerokopasmowej bezprzewodowej "nie w linii widzenia" i "mobilnej", gdy prędkość przekracza 2 Mbps,COFDM może rejestrować wideo z dużą prędkością i przesyłać wysokiej jakości wideo w czasie rzeczywistym, pozwala użytkownikom uzyskać wyjątkową swobodę w gromadzeniu wiadomości, transmisji na żywo, aplikacjach monitorowania w czasie rzeczywistym.
