Mini Drone IP Video Data Link 5-15km szyfrowanie AES
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Częstotliwość: 800 MHz/1,4 GHz/2,4 GHz
RF Bandwidth: 1.4MHz/3MHz/5MHz/10MHz/20MHz
Output Power: 25dBm (316mw)
WRAŻLIWOŚĆ: -108DBM@3MHz Max
Prędkość transmisji danych: Maks. 30 Mb/s przy 20 MHz
Modulacja: BPSK, QPSK i 16QAM
Antenna Interface: 2x SMA Female
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: OEM / LinkAV
Orzecznictwo: CE
Numer modelu: LKAV-3621V2
Zapłata
Packaging Details: Brown Carton
Delivery Time: Negotiable
Payment Terms: T/T, PayPal
Supply Ability: 1000pcs/Month
opis produktu

Mini Drone IP Video Data Link 5-15km szyfrowanie AES



Wprowadzenie

LKAV-3621V2 to mini-rozmiar OFDM IP radio działa w pasmach 800MHz, 1.4GHz i 2.4GHz, z technologią frequency hopping (FHSS), która zapewnia dobrą stabilność nawet w warunkach szybkiego ruchu.Obsługuje prędkość transmisji danych do 30 Mbps i zasięg transmisji do 5-15 km powietrze-ziemia, idealnie nadaje się do zastosowań transmisji bezprzewodowej o dużym zasięgu i dużym przepływie danych, takich jak nadzór, drony, USV i robotyka.



Cechy

■modulacja TDD-OFDM

■Wspiera 3 pasma (800HMz/1,4GHz/2,4GHz)

■Wspiera system FHSS w obrębie każdego zakresu

■1,4/3/5/10/20MHz pięciokanałowa szerokość pasma

■Maksymalna przepustowość 30 Mbps @ 20 MHz

■Wspiera transmisję jeden do jednego i jeden do wielu

■Wspiera jednocześnie transmisję danych seryjnych i wideo

■Interfejs użytkownika internetowego do zarządzania

■ szyfrowanie AES128 (zdefiniowane przez użytkownika)

■Sterowanie strumieniem łącza górnego i dolnego

■Kompaktowy rozmiar i lekka waga

■Koszyki z aluminium



Specyfikacja

Pozycja Parametry
Częstotliwość 806~826MHz, 1428~1448MHz, 2401~2481MHz
Szerokość pasma RF 1.4MHz/3MHz/5MHz/10MHz/20MHz
Kanał RF 1T2R
Moc wyjściowa 25 dBm±2
800MHz

10MHz:-103dBm

5MHz:-104dBm

3MHz:-106dBm

1Wskaźnik czułości 0,4 GHz

10MHz:-103dBm

5MHz:-104dBm

3MHz:-106dBm

2Wskaźnik czułości 0,4 GHz

20 MHz:-99 dBm

10MHz:-103dBm

5MHz:-104dBm

3MHz:-106dBm

Maksymalna przepustowość Maksymalnie 30Mbps@20MHz
Modulacja BPSK, 16QAM i 64QAM (TDD-OFDM)
Tryb sieciowy Jeden do jednego i jeden do wielu (od jednego do maksymalnie szesnastu)
Interfejs anteny 2x SMA
Interfejs Ethernet 2x port Ethernet (100M)
Port seryjny 1x port UART (TTL)
Poziom Baud 115200bps
Wprowadzenie wideo IPCam
Opóźnienie kanału 10 ms
Szyfrowanie AES128 (definiowane przez użytkownika)
Prędkość ruchu Wspiera nie mniej niż 300 km/h
Wprowadzenie mocy 12VDC (7V-30V)
Prąd pracy ≤ 0,5A
Zużycie energii < 6W (3,7W@7V, 4,5W@30V)
Wymiary 78*52*18 mm
Waga 85 g
Praca tymczasowa. -40°C ~ +65°C

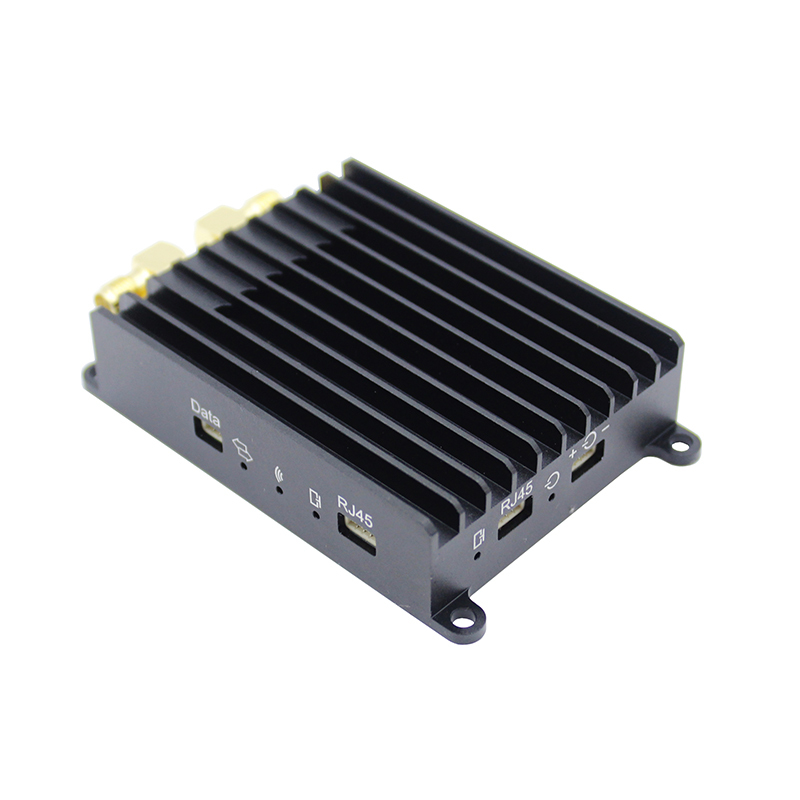

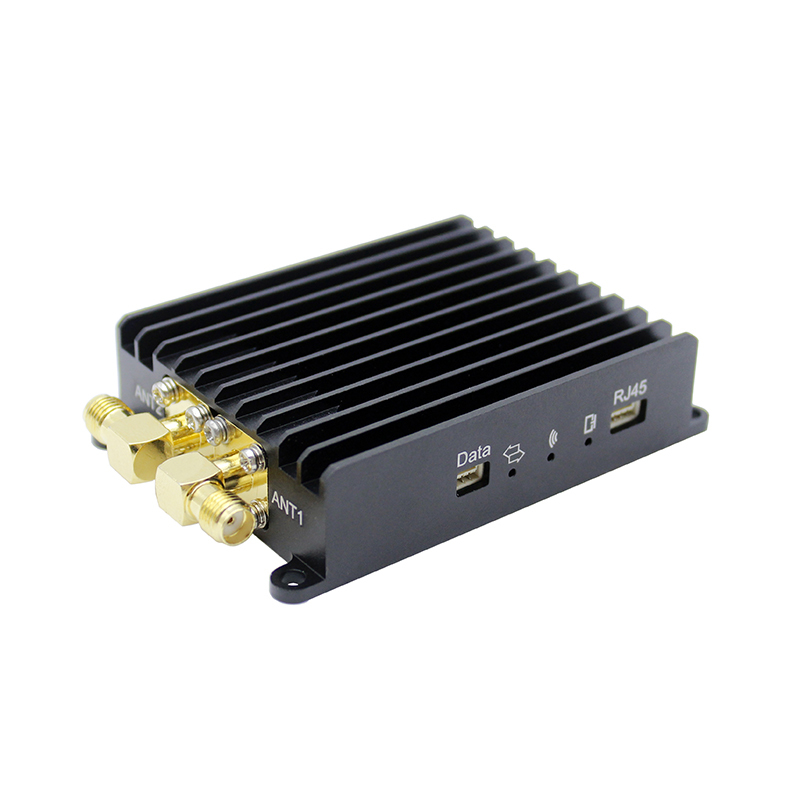

Widok z przodu

Mini Drone IP Video Data Link 5-15km szyfrowanie AES 0

Mini Drone IP Video Data Link 5-15km szyfrowanie AES 1





Komunikacja seryjna

Proszę użyć kablu adaptera seryjnego 3.3V USB do TTL do podłączenia komputera i urządzenia (TTL)

Mini Drone IP Video Data Link 5-15km szyfrowanie AES 2

Na narzędziu do debugowania seryjnego wybierz prawidłowy port seryjny, a inne ustawienia są poniżej:

Baud: 115200bps

Dane: 8 bitów

Parytet: żaden

Zatrzymać: 1 bit

Mini Drone IP Video Data Link 5-15km szyfrowanie AES 3



Wskazówki do wniosku

Może realizować komunikację bezprzewodową dwukierunkową na duże odległości, komunikację dwukierunkową punkt-do-punktu lub komunikację dwukierunkową punkt-do-wielu punktów.jeżeli komunikacja między dwoma węzłami dostępu musi być przekazywana przez węzeł centralny, każdy węzeł znajduje się w tej samej sieci lokalnej bezprzewodowej, a wszystkie węzły dostępu komunikują się z węzłem centralnym w celu udostępniania szerokości pasma bezprzewodowego,i urządzenie automatycznie przydzielić współczynnik systemu równomierniePrzekaz danych z węzła centralnego do węzła dostępu nazywany jest łączem w dół, a przekaz danych z węzła dostępu do węzła centralnego nazywany jest łączem w górę.W komunikacji punkt-do-punktu lub punkt-do-wielu punktówPrzy wysyłaniu urządzenia domyślnym ustawieniem jest stosunek prędkości łącza w górę do prędkości łącza w dół = 4:1Dlatego też, jeśli urządzenie jest używane do przesyłania wideo z kamery IP, kamera IP powinna być podłączona do węzła dostępu.Urządzenie automatycznie i dynamicznie dostosowuje szybkość transmisji bezprzewodowej zgodnie z przewożonym strumieniem danych. Gdy ilość przenoszonych danych jest mniejsza, odległość transmisji będzie dłuższa w tych samych warunkach.Możliwe jest zwiększenie odległości transmisji bezprzewodowej poprzez odpowiednie zmniejszenie współczynnika bitowego kodowania wideo kamery IP.



Mini Drone IP Video Data Link 5-15km szyfrowanie AES 4



Mini Drone IP Video Data Link 5-15km szyfrowanie AES 5



Zawartość opakowania

Tylko do celów odniesienia, z zastrzeżeniem zmian dla każdego projektu.

Nazwa pozycji Opis Kty
TX nadajnik (węzeł dostępu) 1
RX Odbiornik (główny węzeł) 1
Antenna gumowa 1.4GHz, 3dBi, SMA Mężczyzna 2
Antena FRP 1.4GHz, 5dBi, typ N Mężczyzna 2
Kabel Ethernet 4-pin do RJ45, 2m 2
Kabel rozszerzający SMA M do SMA F, 30 cm 2
Kabel rozszerzający SMA M do typu N F z kołnierzem, 50 cm 2
Kabel TTL 3-przycisk Kabel TTL 3-pin do 3-pin, 10cm 2
Zasilanie Zasilanie prądu stałego 12V/1A 2
