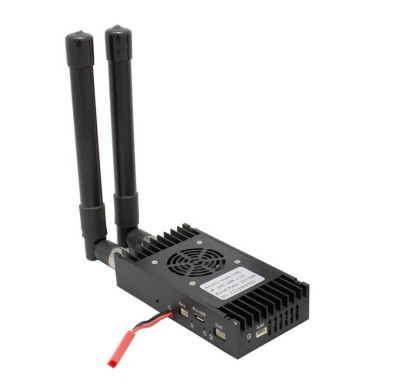

LKAV3621 320mw 15km dron bezzałogowy Video IP MESH Data Link
Wprowadzenie
LKAV3621 to mini-rozmiar OFDM IP radio działa w pasmach 800MHz, 1.4GHz i 2.4GHz, z technologią frequency hopping (FHSS), aby zapewnić dobrą stabilność nawet w warunkach szybkiego ruchu.Wspiera szybkość transmisji danych do 30 Mbps i zasięg transmisji do 10-20 km powietrze-ziemia, idealnie nadaje się do zastosowań transmisji bezprzewodowej o dużym zasięgu i dużym przepływie danych, takich jak nadzór / UAV / USV / robotyka.
Cechy
■modulacja TDD-OFDM
■Wspiera 3 pasma (800HMz/1,4GHz/2,4GHz)
■Wspiera system FHSS w obrębie każdego zakresu
■1,4/3/5/10/20MHz pięciokanałowa szerokość pasma
■Maksymalna przepustowość 30 Mbps @ 20 MHz
■Wspiera transmisję jeden do jednego i jeden do wielu
■Wspiera jednocześnie transmisję danych seryjnych i wideo
■Do 10-20km LOS (powietrze-ziemia)
■Interfejs użytkownika internetowego do zarządzania
■ szyfrowanie AES128 (zdefiniowane przez użytkownika)
■Sterowanie strumieniem łącza górnego i dolnego
■Kompaktowy rozmiar i lekka waga
■Koszyki z aluminium
Specyfikacja
| Częstotliwość |
806~826MHz, 1428~1448MHz, 2401~2481MHz |
| Szerokość pasma RF |
1.4MHz/3MHz/5MHz/10MHz/20MHz |
| Moc wyjściowa |
25dBm (300mw) |
| 800MHz |
10MHz:-103dBm
5MHz:-106dBm
3MHz:-108dBm
|
| 1Wskaźnik czułości 0,4 GHz |
10MHz:-103dBm
5MHz:-106dBm
3MHz:-108dBm
|
| 2Wskaźnik czułości 0,4 GHz |
20 MHz:-99 dBm
10 MHz:-102 dBm
5MHz:-104dBm
3MHz:-106dBm
|
| Maksymalna przepustowość |
Maksymalnie 30Mbps@20MHz |
| Modulacja |
BPSK, 16QAM i 64QAM (TDD-OFDM) |
| Tryb sieciowy |
Jeden do jednego i jeden do wielu (od jednego do maksymalnie szesnastu) |
| Interfejs anteny |
2x łącznik SMA F |
| Interfejs Ethernet |
2x port Ethernet (100M) |
| Port seryjny |
1x port UART (TTL232) |
| Poziom Baud |
115200bps |
| Wprowadzenie wideo |
IPCam |
| Opóźnienie kanału |
10 ms |
| Szyfrowanie |
AES128 (definiowane przez użytkownika) |
| Prędkość ruchu |
Wspiera nie mniej niż 120 km/h |
| Wprowadzenie mocy |
12 V prądu stałego |
| Prąd pracy |
≤ 0,5A |
| Zużycie energii |
< 6W |
| Wymiary |
102*52*21,5 mm |
| Waga |
124 g |
| Praca tymczasowa. |
-20°C ~ +55°C |
| Temperatura przechowywania. |
-40°C ~ +65°C |
Widok z przodu

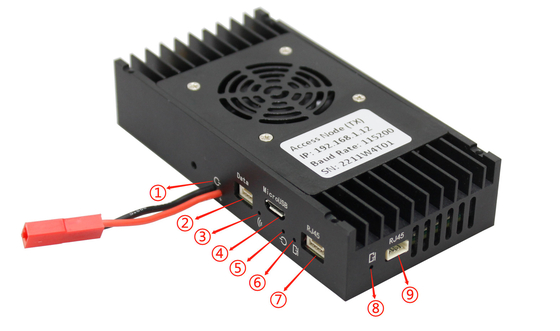

1 Kable zasilające - linia wejściowa zasilania, czerwona oznacza VDD, czarna oznacza GND
2 porty UART danych (GND, Rx, Tx) 3.3V TTL
3 Wskaźnik stanu połączenia - gdy urządzenie działa jako węzeł dostępu, jeśli połączenie z węzłem centralnym jest normalne, wskaźnik będzie zawsze włączony.ten wskaźnik jest wyłączony.
4 Port Micro USB - do utrzymania oprogramowania urządzenia.
5 Wskaźnik mocy (czerwony) - zawsze włączony podczas normalnej pracy.
6 Wskaźnik dla portu Ethernet 2 ?? Błyska zgodnie z przepływem danych podczas normalnej pracy.
7 Port Ethernet 2 (RN, RP, TN, TP) - port Ethernet 1 i 2 są wewnętrznie połączone.
8 Wskaźnik dla portu Ethernet 1 ?? Błyska zgodnie z przepływem danych podczas normalnej pracy.
9 Port Ethernet 1 (RP, RN, TP, TN) - port Ethernet 1 i 2 są wewnętrznie połączone.
Z tyłu

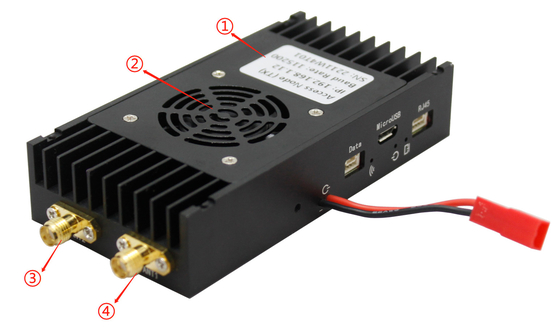

1 Etykieta produktu
2 Wejście powietrza - dla wentylatora chłodzącego
3 ANT2 Port - Antenna pomocnicza, działa jako pomocniczy odbiornik, NIE nadaje.
4 ANT1 Port ️ Główna antena, tryb pracy TDD nadawanie/odbieranie.
Komunikacja seryjna
Proszę użyć kablu adaptera seryjnego 3.3V USB do TTL do podłączenia komputera i urządzenia (TTL)
Na narzędziu do debugowania seryjnego wybierz prawidłowy port seryjny, a inne ustawienia są poniżej:
Baud: 115200bps
Dane: 8 bitów
Parytet: żaden
Zatrzymać: 1 bit
Wskazówki do wniosku
Może realizować komunikację bezprzewodową dwukierunkową na duże odległości, komunikację dwukierunkową punkt-do-punktu lub komunikację dwukierunkową punkt-do-wielu punktów.jeżeli komunikacja między dwoma węzłami dostępu musi być przekazywana przez węzeł centralny, każdy węzeł znajduje się w tej samej sieci lokalnej bezprzewodowej, a wszystkie węzły dostępu komunikują się z węzłem centralnym w celu udostępniania szerokości pasma bezprzewodowego,i urządzenie automatycznie przydzielić współczynnik systemu równomierniePrzekaz danych z węzła centralnego do węzła dostępu nazywany jest łączem dołu, a przekaz danych z węzła dostępu do węzła centralnego nazywany jest łączem do góry.W komunikacji punkt-do-punktu lub punkt-do-wielu punktówPrzy wysyłaniu urządzenia domyślnym ustawieniem jest stosunek prędkości łącza w górę do prędkości łącza w dół = 4:1Dlatego też, jeśli urządzenie jest używane do przesyłania wideo z kamery IP, kamera IP powinna być podłączona do węzła dostępu.Urządzenie automatycznie i dynamicznie dostosowuje szybkość transmisji bezprzewodowej zgodnie z przewożonym strumieniem danych. Gdy ilość przenoszonych danych jest mniejsza, odległość transmisji będzie dłuższa w tych samych warunkach.Możliwe jest zwiększenie odległości transmisji bezprzewodowej poprzez odpowiednie zmniejszenie współczynnika bitowego kodowania wideo kamery IP.
Zastosowanie
Zawartość opakowania
Tylko do celów odniesienia, z zastrzeżeniem zmian dla każdego projektu.
| Nazwa pozycji |
Opis |
Kty |
| TX |
nadajnik (węzeł dostępu) |
1 |
| RX |
Odbiornik (główny węzeł) |
1 |
| Antenna gumowa |
1.4GHz, 3dBi, SMA Mężczyzna |
2 |
| Antena FRP |
1.4GHz, 5dBi, typ N Mężczyzna |
2 |
| Kabel Ethernet |
4-pin do RJ45, 2m |
2 |
| Kabel rozszerzający |
SMA M do SMA F, 30 cm |
2 |
| Kabel rozszerzający |
SMA M do typu N F z kołnierzem, 50 cm |
2 |
| Kabel TTL 3-przycisk |
Kabel TTL 3-pin do 3-pin, 10cm |
2 |
| Zasilanie |
Zasilanie prądu stałego 12V/1A |
2 |
