Name: LKAV9401 70MHz-6GHz Frequency Hopping Long Range UAV Data Link MANET dla szerokości pasma 2,5/5,0/10,0/20,0MHz
Brand: LinkAV Technology Co., Ltd
SKU: MANET9401
Price: 5,249.00 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Częstotliwość: 1300-1500 MHz (70 MHz-6 GHz z możliwością dostosowania)

Pasmo: 2,5/5,0/10,0/20,0 MHz

Moc wyjściowa: 2x40dBm

Czułość odbioru: -100 dBm przy 2,5 MHz

Maksymalna przepustowość: 56Mbps

Kształt fali RF: TDD-COFDM (2T2R)

Zastosowanie: Transmisja wideo z drona

Podkreślić:

Wielkiego zasięgu łącze danych UAV

MANET UAV Data Link

70MHz-6GHz UAV Data Link

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Chiny

Nazwa handlowa: OEM / LinkAV

Orzecznictwo: CE

Numer modelu: MANET9401

Zapłata

Szczegóły pakowania: brązowy karton

Czas dostawy: negocjowalne

Zasady płatności: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram

Możliwość Supply: 1000 sztuk/miesiąc

Galeria

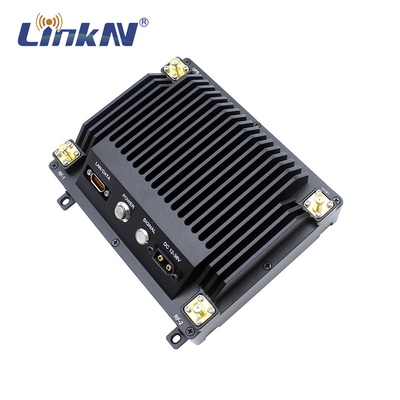

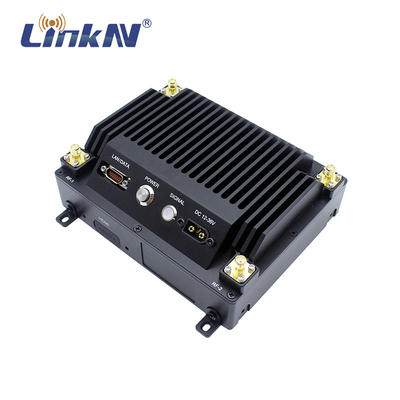

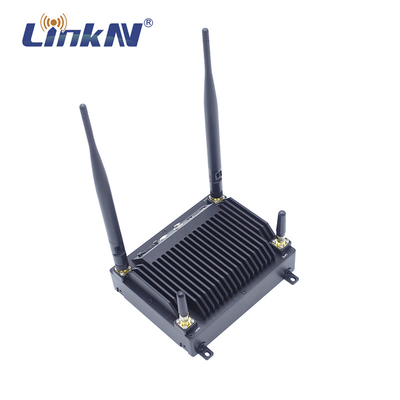

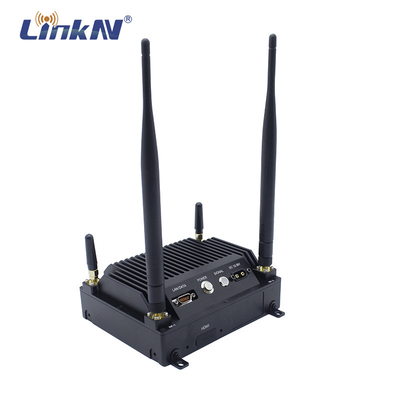

LKAV9401 70MHz-6GHz Frequency Hopping Long Range UAV Data Link MANET dla szerokości pasma 2,5/5,0/10,0/20,0MHz

opis produktu

LKAV9401 jest wytrzymałym nadajnikiem MANET (Mobile Ad Hoc Network) specjalnie zaprojektowanym do transmisji danych wideo UAV.obsługuje FHSS (Frequency Hopping) i IFS (Intelligent Frequency Selection)Oferując pełną moc wyjściową 4 waty, jest idealny do różnych zastosowań taktycznych, takich jak bezpieczeństwo publiczne, policja zbrojna, kontrola ognia i wojsko.Jego zdolność wielokrotnego przeskoku może znacznie zwiększyć odległość transmisjiPojazd ten jest o wysokiej prędkości przesyłu danych, co umożliwia jednoczesne przesyłanie wideo, danych i dźwięku.Szyfrowanie AES256 zapewnia bezpieczeństwo transmisji danych.

1- Wsparcie.Mobilna sieć specjalna (MANET)

2.Częstotliwość 1300-1500MHz (przystosowana 70MHz-6GHz)
3.Wspiera FHSS i IFS (inteligentny wybór częstotliwości)
4. Wspiera szyfrowanie AES256
5.2x2W mocy wyjściowej
6.Szybkość transmisji danych do 56 Mbps
7Wspiera do 32 węzłów.
8.Wspiera system GPS/BD/GLONASS (GNSS)
9.Całkowicie przejrzysta transmisja danych IP
10.Wspiera zarządzanie interfejsem użytkownika
11.Z wejściem HDMI

Parametry RF
Częstotliwości domyślne	1300-1500MHz (70MHz-6GHz dostosowywalne)
Przepustowość kanału	2.5M/5M/10M/20MHz (40MHz opcjonalnie)
RF Waveform	TDD-COFDM (2T2R)
Moc wyjściowa	2x2W, 1dBm krok regulowany
Bądź czuły	-100 dBm@2,5 MHz
Rodzaj modulacji	BPSK/QPSK/16QAM/64QAM (adaptywne)
FHSS	Opcjonalnie (> 1000 hop/s)
IFS	Opcjonalnie
Parametry sieci
Wielkość sieci	Do 32 węzłów (przystosowalne)
Zdolność wielokrotnego przeskoku	15 skoków (krótka wiadomość); 10 skoków (głos); 8 skoków (wideo)
Zakres	30-50 km (LOS ziemia-ziemia) 70-120km ((Lot z powietrza do powietrza)
Wskaźnik danych	Do 28Mbps@10MHz i 56Mbps@20MHz
Opóźnienie	7ms@2,5MHz/hop
Prędkość ruchu	>1000 km/h
Czas rozpoczęcia	27s
Pozycjonowanie	GPS/BD/GLONASS (GNSS)
Czas dostępu do sieci	<1s
Rozszerzenie sieci	Wi-Fi AP
Parametry elektryczne
Napięcie robocze	12-36V prądu stałego
Zużycie energii	≤ 25 W
Fizyczne/Środowisko
Waga	820 g
Wymiary	14211640 mm
Praca tymczasowa.	-40°C~70°C
Interfejs
Interfejs LAN	*1
Interfejs seryjny	RS232*1 (lub TTL)
Interfejs wideo	Mini HDMI*1

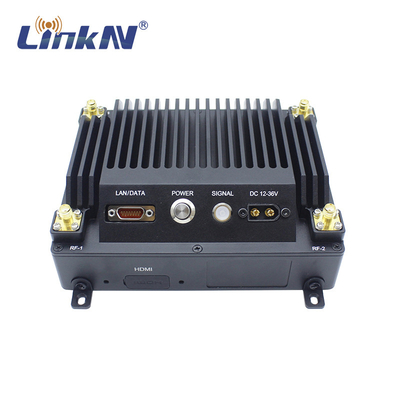

1G.PSanteinterfejs,SMA F
2. WIFI/LoRaanteinterfejs nna, SMA F
3. Interfejs anteny mesh-2, SMA F
4Mo.Złóż na poduszkę x4
5. Nameplata
6. Interfejs wejścia zasilania(XT60)
7. Wskaźnik sygnału
8P.owerbuton
9. Interfejs wejścia HDMI, Mini HDMI
10Interfejs LAN/TTL(J30J-15TJłącznik, PIN 1, 2, 3 i 4 dla sieci LAN, PIN 5, 6 i 7flub TTL GND, TX i RX)
11. Interfejs anteny mesh-1, SMA F

4W 40km Rugged MIMO Fhss Ifs Video IP Mesh Radio Drone Communication Module

Jest szeroko stosowany w ważnych wydziałach takich jak bezpieczeństwo, cywilna obrona powietrzna, obrona cywilna, ochrona przeciwpożarowa, wydziały ratownicze w nagłych wypadkach i zapobieganie pożarom lasów, transport, celne,koleje, pola naftowe, kopalnie, ochrona wody, energia elektryczna, finanse, transmisja na żywo stacji telewizyjnych itp.
4W 40km Rugged MIMO Fhss Ifs Video IP Mesh Radio Drone Communication Module

Linkav technology (Shenzhen) Co., Ltd posiada wiele patentów z niezależnymi prawami własności intelektualnej,ustanowił solidny system jakości i krajowy system standardów wojskowych zgodny ze standardami ISO9001, i produkuje produkty ściśle zgodnie z krajowymi normami wojskowymi i międzynarodowo uznanymi normami, takimi jak CCC, CE, FCC itp. It has obtained the Radio Transmission Equipment Model Approval Certificate issued by the Ministry of Industry and Information Technology of China and has passed the wireless product testing certification of the Ministry of Public Security.
