LKAV3621 320mw 15km Wojskowa Komunikacja Kompaktny dron bezzałogowy Drone Video IP MESH Transceiver łącza danych

LKAV3621 320mw 15km dron bezzałogowy Video IP MESH Data Link

Wprowadzenie

LKAV3621 to mini-rozmiar OFDM IP radio działa w pasmach 800MHz, 1.4GHz i 2.4GHz, z technologią frequency hopping (FHSS), aby zapewnić dobrą stabilność nawet w warunkach szybkiego ruchu.Wspiera szybkość transmisji danych do 30 Mbps i zasięg transmisji do 10-20 km powietrze-ziemia, idealnie nadaje się do zastosowań transmisji bezprzewodowej o dużym zasięgu i dużym przepływie danych, takich jak nadzór / UAV / USV / robotyka.

Cechy

■modulacja TDD-OFDM

■Wspiera 3 pasma (800HMz/1,4GHz/2,4GHz)

■Wspiera system FHSS w obrębie każdego zakresu

■1,4/3/5/10/20MHz pięciokanałowa szerokość pasma

■Maksymalna przepustowość 30 Mbps @ 20 MHz

■Wspiera transmisję jeden do jednego i jeden do wielu

■Wspiera jednocześnie transmisję danych seryjnych i wideo

■Do 10-20km LOS (powietrze-ziemia)

■Interfejs użytkownika internetowego do zarządzania

■ szyfrowanie AES128 (zdefiniowane przez użytkownika)

■Sterowanie strumieniem łącza górnego i dolnego

■Kompaktowy rozmiar i lekka waga

■Koszyki z aluminium

Specyfikacja

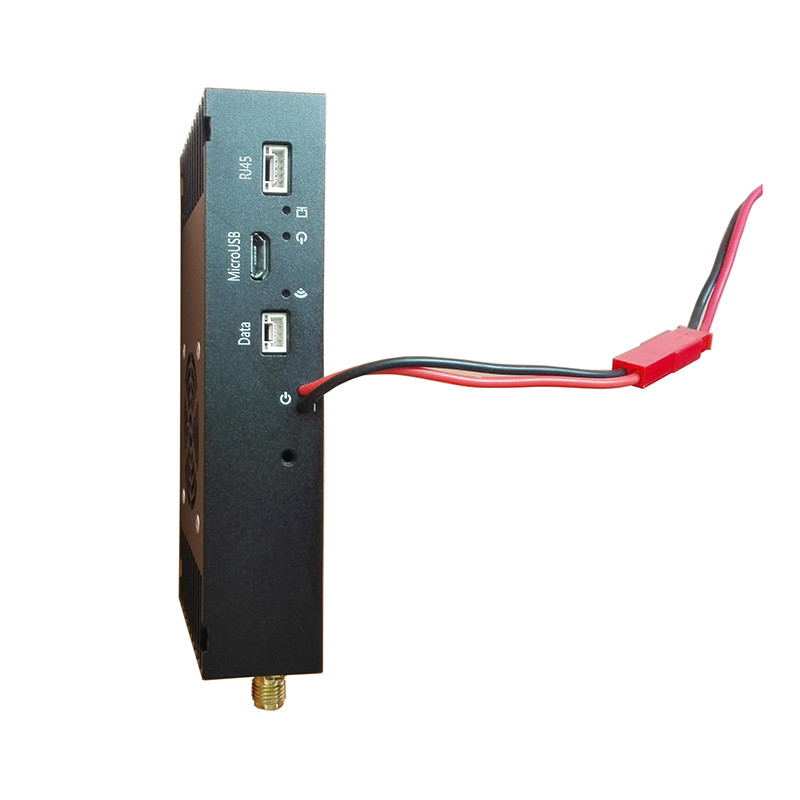

Widok z przodu

1 Kable zasilające - linia wejściowa zasilania, czerwona oznacza VDD, czarna oznacza GND

2 porty UART danych (GND, Rx, Tx) 3.3V TTL

3 Wskaźnik stanu połączenia - gdy urządzenie działa jako węzeł dostępu, jeśli połączenie z węzłem centralnym jest normalne, wskaźnik będzie zawsze włączony.ten wskaźnik jest wyłączony.

4 Port Micro USB - do utrzymania oprogramowania urządzenia.

5 Wskaźnik mocy (czerwony) - zawsze włączony podczas normalnej pracy.

6 Wskaźnik dla portu Ethernet 2 ?? Błyska zgodnie z przepływem danych podczas normalnej pracy.

7 Port Ethernet 2 (RN, RP, TN, TP) - port Ethernet 1 i 2 są wewnętrznie połączone.

8 Wskaźnik dla portu Ethernet 1 ?? Błyska zgodnie z przepływem danych podczas normalnej pracy.

9 Port Ethernet 1 (RP, RN, TP, TN) - port Ethernet 1 i 2 są wewnętrznie połączone.

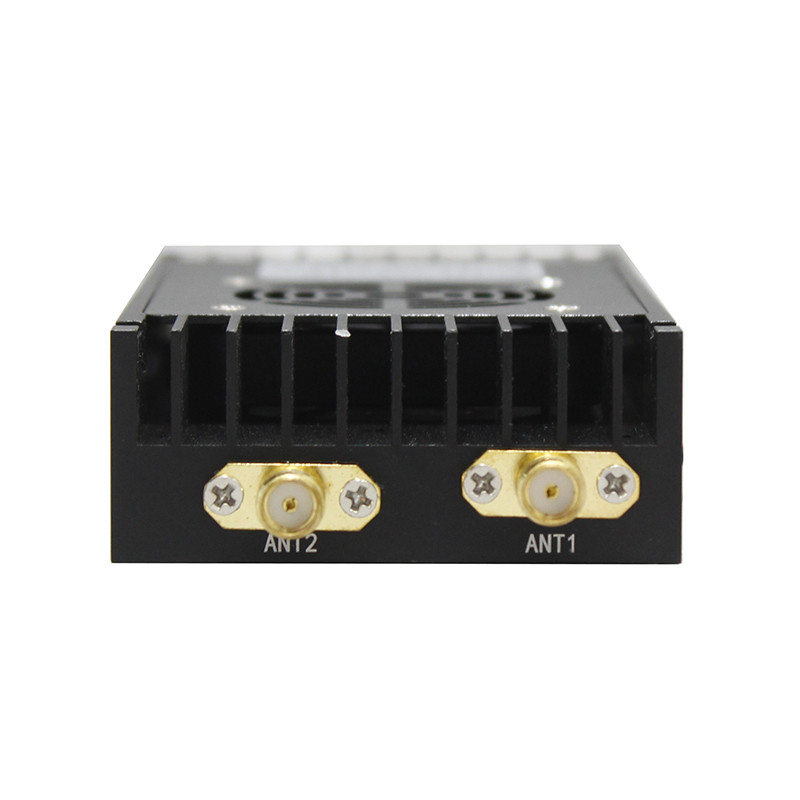

Z tyłu

1 Etykieta produktu

2 Wejście powietrza - dla wentylatora chłodzącego

3 ANT2 Port - Antenna pomocnicza, działa jako pomocniczy odbiornik, NIE nadaje.

4 ANT1 Port ️ Główna antena, tryb pracy TDD nadawanie/odbieranie.

Komunikacja seryjna

Proszę użyć kablu adaptera seryjnego 3.3V USB do TTL do podłączenia komputera i urządzenia (TTL)

Na narzędziu do debugowania seryjnego wybierz prawidłowy port seryjny, a inne ustawienia są poniżej:

Baud: 115200bps

Dane: 8 bitów

Parytet: żaden

Zatrzymać: 1 bit

Wskazówki do wniosku

Może realizować komunikację bezprzewodową dwukierunkową na duże odległości, komunikację dwukierunkową punkt-do-punktu lub komunikację dwukierunkową punkt-do-wielu punktów.jeżeli komunikacja między dwoma węzłami dostępu musi być przekazywana przez węzeł centralny, każdy węzeł znajduje się w tej samej sieci lokalnej bezprzewodowej, a wszystkie węzły dostępu komunikują się z węzłem centralnym w celu udostępniania szerokości pasma bezprzewodowego,i urządzenie automatycznie przydzielić współczynnik systemu równomierniePrzekaz danych z węzła centralnego do węzła dostępu nazywany jest łączem dołu, a przekaz danych z węzła dostępu do węzła centralnego nazywany jest łączem do góry.W komunikacji punkt-do-punktu lub punkt-do-wielu punktówPrzy wysyłaniu urządzenia domyślnym ustawieniem jest stosunek prędkości łącza w górę do prędkości łącza w dół = 4:1Dlatego też, jeśli urządzenie jest używane do przesyłania wideo z kamery IP, kamera IP powinna być podłączona do węzła dostępu.Urządzenie automatycznie i dynamicznie dostosowuje szybkość transmisji bezprzewodowej zgodnie z przewożonym strumieniem danych. Gdy ilość przenoszonych danych jest mniejsza, odległość transmisji będzie dłuższa w tych samych warunkach.Możliwe jest zwiększenie odległości transmisji bezprzewodowej poprzez odpowiednie zmniejszenie współczynnika bitowego kodowania wideo kamery IP.

Zastosowanie

Zawartość opakowania

Tylko do celów odniesienia, z zastrzeżeniem zmian dla każdego projektu.
