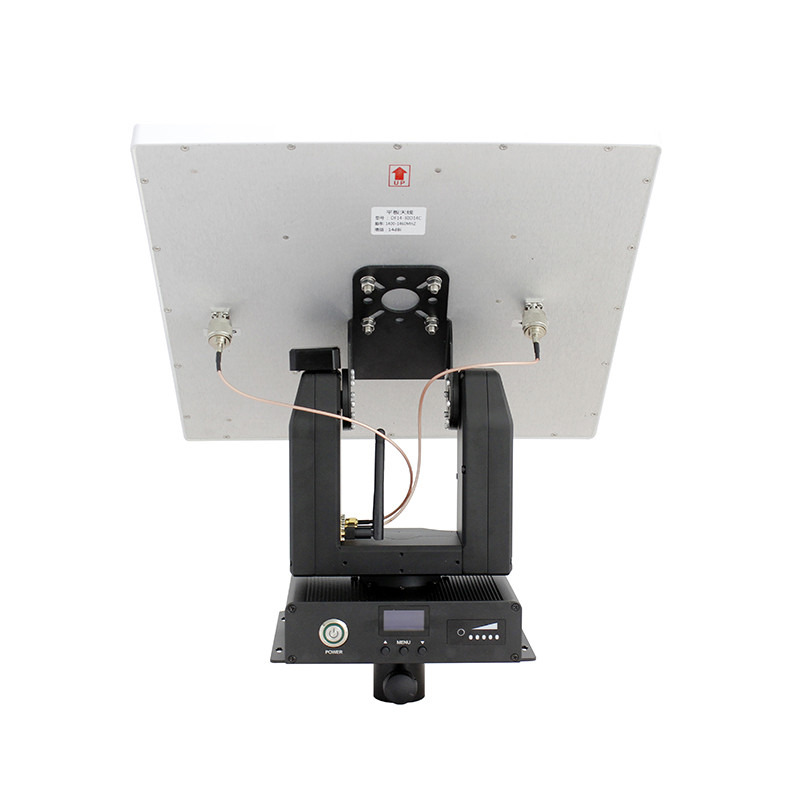

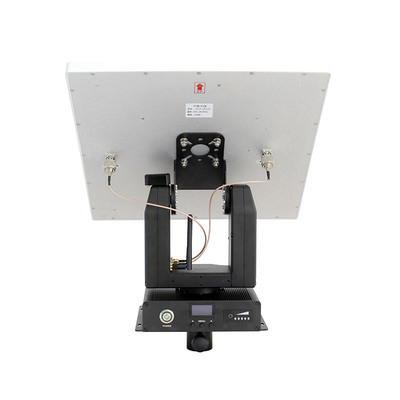

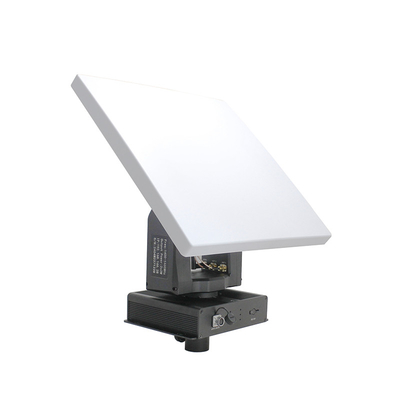

System anteny automatycznego śledzenia UAV z 4W MANET Data Link
Wprowadzenie
LKAV-3618DM to stacja naziemna z anteną automatycznego śledzenia zaprojektowana do komunikacji na odległość 30-50 km.Ma wbudowany moduł śledzenia GPS i obsługuje różne anteny kierunkowe do śledzenia UAV (Airborne GPS module)Wdrożyć funkcję automatycznego śledzenia anten kierunkowych w celu poprawy odległości komunikacji.Moduł GPS przekazuje informacje o współrzędnych do modułu łącza danych w celu przejrzystej transmisjiPo przesłaniu do stacji naziemnej, stacja naziemna oblicza kąt wskazywania,tak aby antenę na podłożu zawsze można było ustawić z UAV w celu utrzymania najlepszego efektu odbioru bezprzewodowego, dzięki czemu znacznie poprawiono odległość transmisji bezprzewodowej.
Cechy
■ Zintegrowany moduł danych IP MESH (MANET)
■ Zintegrowany moduł LoRa 433MHz 22dBm
■ Zintegrowany moduł GPS pełnej konstelacji o wysokiej wydajności
■ Częstotliwość 1400MHz-1460MHz (350MHz-4GHz dostosowywalna)
■ Prędkość transmisji danych do 82 Mbps
■ Wspiera do 64 węzłów
■ Transmisja danych IP w pełni przejrzysta
■ Zakres 30-50 km
■ Wspiera dane seryjne TTL
■ Wspiera szyfrowanie AES256
■ Z podwójnymi czujnikami w celu osiągnięcia wysokiej precyzji wskazywania.
■ Automatyczny algorytm kalibracji przy uruchomieniu
■ Automatycznie rozpoczyna śledzenie po otrzymaniu ważnych danych GPS
■ Wspiera instalację statywu i pojemnika
■ Wysokiej jakości i wydajny układ kierowniczy
■ Pierścień ślizgowy bez skrętu o 360 stopni
■ konstrukcja odporna IP65 do stosowania w trudnych warunkach
■ Kompaktny, przenośny projekt i prosta obsługa
Opis panelu
1 Antenna panelowa kierunkowa, 14dBi, 1400-1460MHz
2 Antenny GPS
3 Interfejs anteny łącza danych 1 i 2, SMA-F
4 Interfejs anteny łącza LoRa, SMA-F
5 wyświetlacz LCD
6 Przycisk zasilania
7 Menu, przyciski w górę i w dół
8 Podłoga statywu
9 Wskaźnik baterii
10 Nazwa tablicy
Specyfikacja
| Charakterystyka RF |
| Częstotliwość pracy |
1400-1460MHz (562-612MHz) |
| Przepustowość kanału |
2M/5M/10M/20M/40MHz |
| Kanał RF |
2T2R |
| Moc wyjściowa |
36 dBm (2x2W) |
| Charakterystyka PTZ |
| Moment obrotowy silnika |
30 N*m |
| kąt obrotu |
360° poziomo, 90° pionowo |
| Dokładność kąta |
±2° |
| Maksymalna prędkość silnika |
00,21s/60° |
| Interfejsy |
| Interfejs RF |
N*2, SMA*1 |
| Interfejs LAN |
Wodaodporny złącze lotnicze |
| Interfejs zasilania |
Wodaodporny złącze lotnicze |
| Charakterystyka sieci |
| Zakres transmisji |
30-50 km |
| Przejście |
82 Mbps |
| Szyfrowanie |
AES256 |
| Charakterystyka fizyka/środowisko |
| Wymiary |
396*306*166 mm |
| Waga |
40,8 kg (w/bateria) |
| Praca tymczasowa. |
-20° ~ +60° |
| Poziom IP |
IP65 |
| Charakterystyka elektryczna |
| Zasilanie |
16.8V/5A |
| Zużycie energii |
< 30 W |
| Pojemność akumulatora |
14.8V/13Ah |
| Żywotność baterii |
4-6 godzin |
Zawartość opakowania
Tylko do celów odniesienia, z zastrzeżeniem zmian dla każdego projektu.
| Pozycja |
Model |
Opis |
Kty |
| 1 |
LKAV-3618DM |
Stacja naziemna |
1 |
| 2 |
N/A |
Kabel LAN/danych 9pin |
1 |
| 3 |
N/A |
Kabel zasilania 3pin |
1 |
| 4 |
N/A |
Adapter zasilania, 16,8V/5A |
1 |
| 5 |
N/A |
Trójstopnie (2 m) |
1 |
