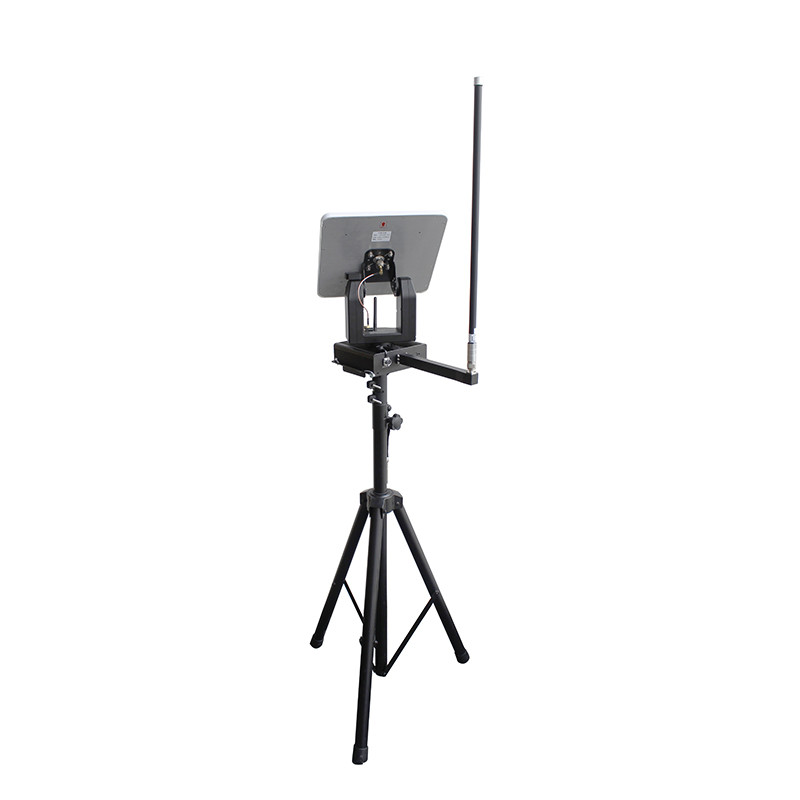

Długodystansowy system anteny automatycznego śledzenia dronów bezzałogowych
Wprowadzenie
LKAV-9401DM to stacja naziemna z anteną automatycznego śledzenia UAV przeznaczona do komunikacji dalekobieżnej.Ma wbudowany moduł śledzenia GPS i obsługuje różne anteny kierunkowe do śledzenia UAV (Airborne GPS module)Wdrożyć funkcję automatycznego śledzenia anten kierunkowych w celu poprawy odległości komunikacji.Moduł GPS przekazuje informacje o współrzędnych do modułu łącza danych w celu przejrzystej transmisjiPo przesłaniu go do stacji naziemnej, stacja naziemna oblicza kąt wskazania,aby antenę na podłożu zawsze można było ustawić z UAV w celu utrzymania najlepszego efektu odbioru bezprzewodowego, dzięki czemu znacznie poprawiono odległość transmisji bezprzewodowej.
Cechy
■ Zintegrowany moduł danych IP MESH (MANET)
■ Zintegrowany moduł LoRa 433MHz 22dBm
■ Zintegrowany moduł GPS pełnej konstelacji o wysokiej wydajności
■ Częstotliwość 1300-1500MHz (przystosowalna od 70MHz do 6GHz)
■ Zmiany częstotliwości (FHSS) i inteligentny wybór częstotliwości (IFS) jako opcja
■ Wspiera szyfrowanie AES256
■ moc wyjściowa 2x2W
■ Prędkość transmisji danych do 56 Mbps
■ Wspiera do 32 węzłów
■ Transmisja danych IP w pełni przejrzysta
■ Wspiera zarządzanie stronami internetowymi
■ Z podwójnymi czujnikami w celu osiągnięcia wysokiej precyzji wskazywania.
■ Automatyczny algorytm kalibracji przy uruchomieniu
■ Automatycznie rozpoczyna śledzenie po otrzymaniu ważnych danych GPS
■ Wspiera instalację statywu i pojemnika
■ Wysokiej jakości i wydajny układ kierowniczy
■ Pierścień ślizgowy bez skrętu o 360 stopni
■ konstrukcja odporna IP65 do stosowania w trudnych warunkach
■ Kompaktny, przenośny projekt i prosta obsługa

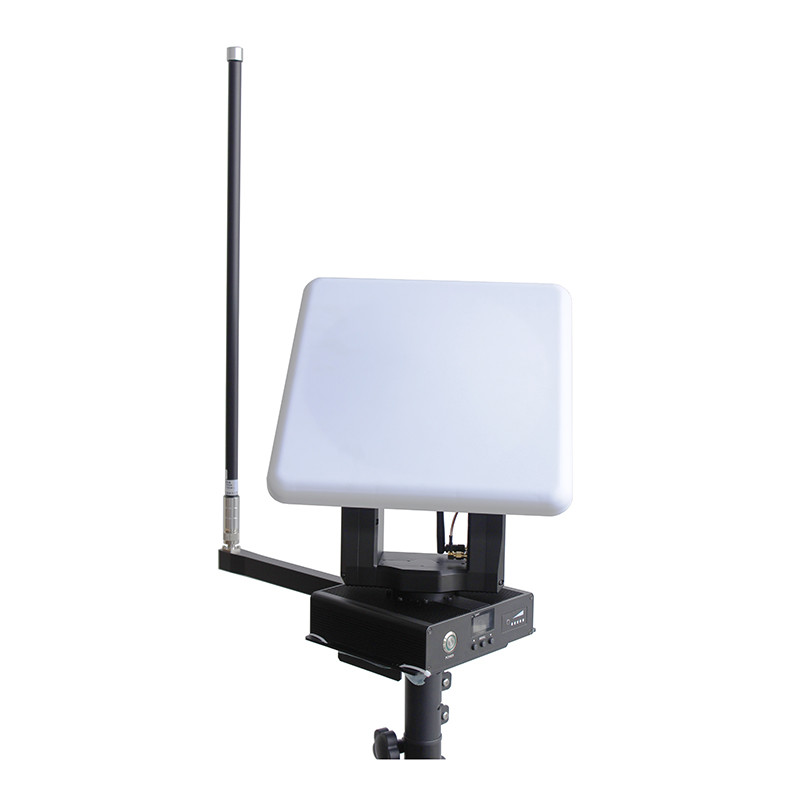

Opis panelu
1 Antenna GPS
2 Interfejs anteny panelu kierunkowego, SAM F
3 Interfejs anteny łącza LoRa, SMA F
4 Przycisk zasilania
5 ekranów OLED (1.3 ′′) i przycisków konfiguracji (w górę, w dół i menu)
6 Wskaźnik baterii
7 Interfejs anteny wszechstronnej, SAM F
8 LAN i port seryjny 9 pin łącza lotniczego (1-4pin dla LAN 1236; 5-7pin dla TTL TX, RX, GND; 8-9pin nie używany lub dla RS232 TX, RX.)
9 Interfejs wejściowy zasilania stałego, wodoodporny
Specyfikacja
| Parametry RF |
| Częstotliwości domyślne |
1300-1500MHz (przystosowany 70MHz-6GHz) |
| Przepustowość kanału |
2.5M/5M/10M/20MHz (40MHz opcjonalnie) |
| RF Waveform |
TDD-COFDM (2T2R) |
| Moc wyjściowa |
2x2W, 1dBm krok regulowany |
| Bądź czuły |
-100 dBm@2,5 MHz |
| Rodzaj modulacji |
BPSK/QPSK/16QAM/64QAM (adaptywne) |
| FHSS |
Opcjonalnie (> 1000 hop/s) |
| IFS |
Opcjonalnie |
| Charakterystyka PTZ |
| Moment obrotowy silnika |
30 N*m |
| kąt obrotu |
360° poziomo, 90° pionowo |
| Dokładność kąta |
±2° |
| Maksymalna prędkość silnika |
00,21s/60° |
| Interfejsy |
| Interfejs RF |
N F*1, SMA F*2 |
| Interfejs LAN |
Wodaodporny złącze lotnicze |
| Interfejs zasilania |
Wodaodporny złącze lotnicze |
| Charakterystyka sieci |
| Zakres transmisji |
30-50 km |
| Przejście |
56 Mbps |
| Szyfrowanie |
AES128/AES256 |
| Charakterystyka fizyka/środowisko |
| Wymiary |
416*396*306 mm |
| Waga |
60,80 kg (w/ akumulator) |
| Praca tymczasowa. |
-20° ~ +60° |
| Poziom IP |
IP65 |
| Charakterystyka elektryczna |
| Zasilanie |
16.8V/5A |
| Zużycie energii |
Około 30 W |
| Pojemność akumulatora |
14.8V/13Ah |
| Żywotność baterii |
4-6 godzin |
Zawartość opakowania
Tylko do celów odniesienia, z zastrzeżeniem zmian dla każdego projektu.
| Pozycja |
Model |
Opis |
Kty |
| 1 |
LKAV-9401DM |
Stacja naziemna |
1 |
| 2 |
N/A |
Kabel LAN/danych, 9pin |
1 |
| 3 |
N/A |
Kabel zasilania, 3 szpilki |
1 |
| 4 |
N/A |
Adapter zasilania, 16,8V/5A |
1 |
| 5 |
N/A |
Trójstopnie (2 m) |
1 |
