Wstęp
AMP4060-700M10W to wzmacniacz mocy COFDM o mocy 10 W, specjalnie zaprojektowany do transmisji wideo UAV, charakteryzuje się niewielkimi rozmiarami i niewielką wagą oraz obsługuje pasmo częstotliwości 690-710 MHz lub dostosowywanie.
Cechy
■ Wysoka liniowość i wysoka niezawodność
■ Zabezpieczenie przed rozwarciem, zwarciem i samowzbudzeniem systemu
■ Częstotliwość 690-710 MHz lub dostosowanie
■ Moc wyjściowa 10 W
■ Wytrzymała obudowa ze stopu aluminium
■ Mały rozmiar i niewielka waga

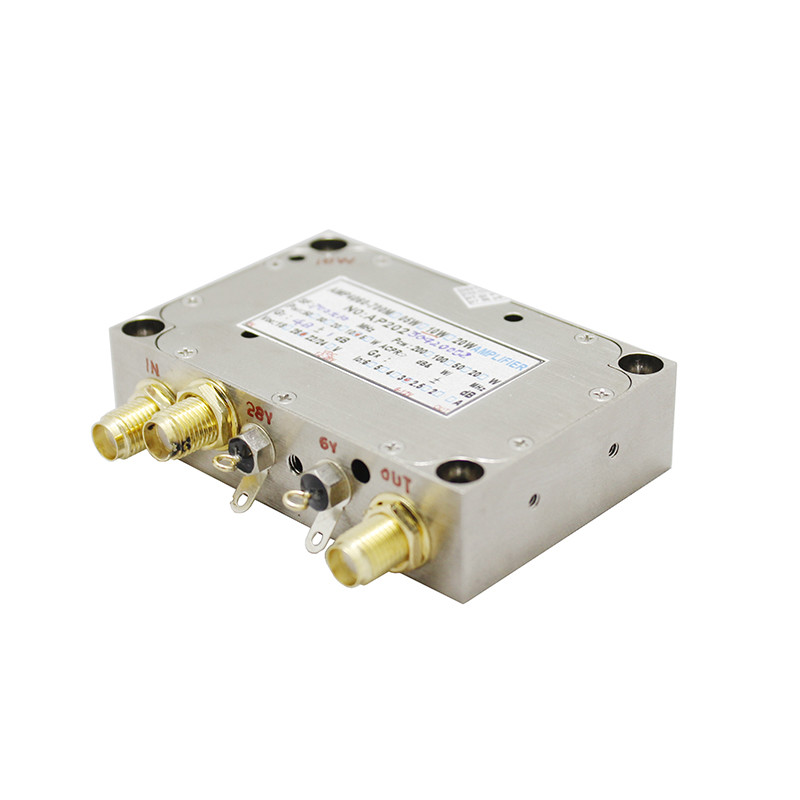

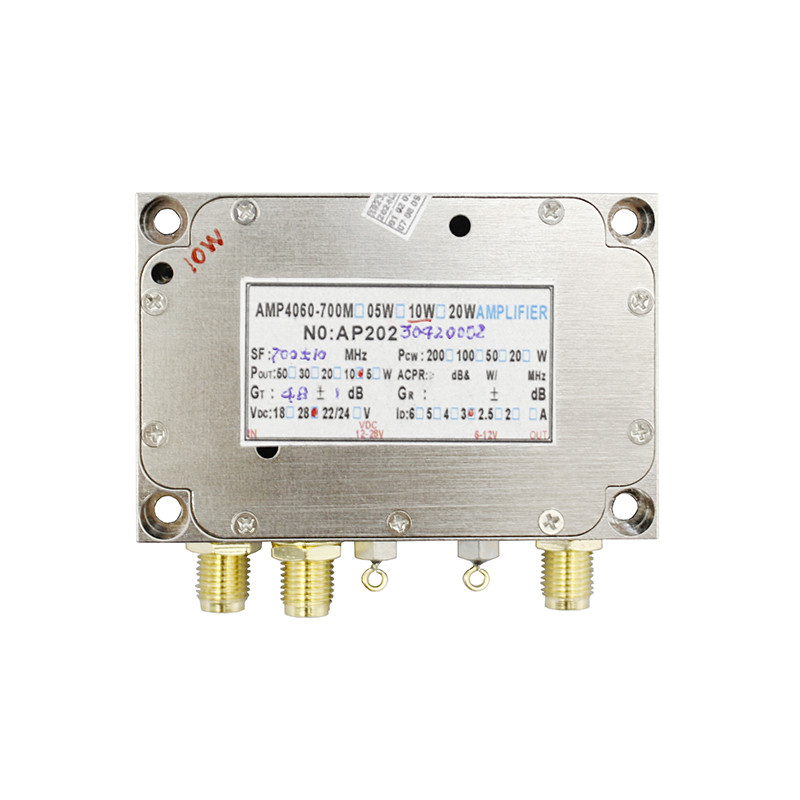

Opis panelu
① Otwory montażowe x4
② Wejście RF – SMA F
③ Zarezerwowany (brak funkcji)
④ Wejście zasilania PA – 28VDC (24-35VDC)
⑤ GND zasilania PA
⑥ Wejście zasilania sterowania - 6~12VDC.PS: jeśli nie ma zasilania 6-12 V i tylko główne zasilanie 28 V, zacisk 6-12 V do sterowania można również podłączyć bezpośrednio do zacisku 28 V równolegle, ale wydajność zasilania jest nieco zmniejszona, ponieważ 6- Zacisk 12 V wewnętrznie podłączony do analogowego układu zasilania 5 V o niskim spadku napięcia.
⑦ Kontrola zasilania GND
⑧ Wyjście RF – SMA F
Specyfikacja
| Zakres częstotliwości | 690 ~ 710 MHz (lub dostosowanie) |
| Osiągać | ≥48dB±1dB (standardowo 40~56dB regulacja) |
| Kontrola tłumienia | ≥15dB |
| SNR | ≥35~36dB (DVB-T 2, tryb 8K, 10W, odchylenie od częstotliwości środkowej 4,3 MHz) |
| ACPR | ≤-35 ~ 36 dB przy Pout = 40 dBm / ≤ -25 ~ 30 dB przy 41 dBm przy 700 ± 1 MHz (poza pasmem ± 4,3 MHz) |
| Płaskość w paśmie | ≤ ± 0,25 dB (wartość typowa ± 0,125 dB) |
| Interfejs wejścia/wyjścia | SMA F |
| Impedancja wejściowa/wyjściowa | 50 Ω |
| Maksymalna moc wejściowa | -5dBm |
| Tłumienie harmonicznych | ≤-30 dBc (druga harmoniczna przy 1390 ~ 1410 MHz) |
| Wprowadź VSWR | ≤2 (obciążenie 50 Ω) |
| Wyjściowy VSWR | ≤1,5 (obciążenie 50 Ω) |
| Względne opóźnienie grupowe | ≤20ns |
| Napięcie robocze |
PA: 28 V (24 ~ 35 V); Sterowanie: 6V (6~12V); |
| Prąd roboczy |
PA: 28 V/2,0-2,5 A przy 10 W Sterowanie: 8-12V/0,15A |
| Temperatura pracy | -25～+85℃ |
| Ochrona przed temperaturą |
Wyłącz, gdy osiągnie 105 ℃; Włącz, gdy spadnie do 100 ℃; |
| Wymiary | 40×60×15mm |
| Waga | 72g |
