LKAV-3624 i 3203 Ładowarka koparki Ciężarówka łącze danych wideo CAN sterowanie dwukierunkowe audio DC 10-30V
Wprowadzenie
LKAV-3624 & 3203 to potężny 8-kanałowy system transmisji wideo specjalnie zaprojektowany do bezzałogowych koparek, ładowarek wyciągowych, ładowarek kołowych i zastosowań UGV.Ma 8-kanałowe wejście wideo (1080p AHD), CAN do sterowania, wbudowania dźwięku, mocy wyjściowej 2x2W RF i zasięgu transmisji do 2 km NLOS (5-10 km LOS).
Cechy
■ częstotliwość 580±20MHz regulowana
■ Prędkość transmisji danych do 82 Mbps
■ moc wyjściowa RF 2x2W
■ zasięg do 2 km NLOS (5-10 km LOS)
■ Wbudowany DVR obsługuje sterowanie aplikacją i przełączanie trybu
■ Wspiera dźwięk dwukierunkowy
■ Wspiera sterowanie CAN
■ obsługuje zasilacz prądu stałego 10-30 V
■ Z wyjściem HDMI na RX
■ Wspiera szyfrowanie AES
■ Wspiera GPS
■ Wytrzymałe obudowy z aluminium
Specyfikacja TX
| Częstotliwość pracy |
562-612MHz |
| Modulacja |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Moc wyjściowa RF |
36 dBm (2x2W) |
| Szerokość pasma RF |
2M/5M/10M/20MHz/40MHz |
| Wrażliwość cyfrowa |
96dBm@5MHz BPSK |
| Wskaźnik danych |
Do 82 Mbps |
| Interfejs wejścia wideo |
Złącze lotnicze 8x 4-pin GX12 |
| Interfejs LAN |
3x RJ45 |
| Formaty wideo |
1080p/1080i/720p/720i |
| Kodowanie wideo |
H.264/H.265 |
| Interfejs RF |
N F x2 |
| Interfejs GPS |
SMA F x1 |
| Interfejs mikrofonu |
3-pin GX12 konektor lotniczy |
| Interfejs głośnika |
3-pin GX12 konektor lotniczy |
| Interfejs CAN |
Podłącze lotnicze GX12 z dwupinkami |
| Szyfrowanie |
AES |
| Napięcie robocze |
Prąd stały 24V (10-30V) |
| Interfejs zasilania |
3-pin łącznik lotniczy |
| Wymiary |
356x200x62mm (bez anteny) |
| Waga |
30,45 kg (bez anteny) |
| Praca tymczasowa. |
-20°C~70°C |
| Zużycie energii |
TBA |
Specyfikacja RX
| Częstotliwość pracy |
562-612MHz |
| Modulacja |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Moc wyjściowa RF |
36 dBm (2x2W) |
| Szerokość pasma RF |
2M/5M/10M/20MHz/40MHz |
| Wrażliwość cyfrowa |
96dBm@5MHz BPSK |
| Wskaźnik danych |
Do 82 Mbps |
| Interfejs wyjścia wideo |
1x HDMI |
| Interfejs LAN |
1x RJ45 |
| Formaty wideo |
1080p/1080i/720p/720i |
| Dekodowanie wideo |
H.264/H.265 |
| Interfejs RF |
N F x2 |
| Interfejs GPS |
SMA F x1 |
| Interfejs mikrofonowy PTT |
2 x 3,5 mm gniazdo słuchawkowe |
| Interfejs CAN |
Podłącze lotnicze GX12 z dwupinkami |
| Szyfrowanie |
AES |
| Napięcie robocze |
Prąd stały 24V (10-30V) |
| Interfejs zasilania |
3-pin łącznik lotniczy |
| Wymiary |
483x300x45mm (z anteną) |
| Waga |
30,45 kg (bez anteny) |
| Praca tymczasowa. |
-20°C~70°C |
| Zużycie energii |
TBA |
TX Panel przedni
1 Interfejs mikrofonowy
2 Interfejs głośnika
3 Interfejs CAN
4 Wskaźnik sygnału ̇ normalnie czerwono-zielone błyskawiczne migające
| Status wskaźnika |
Siła sygnału |
| Ciągle zielona. |
Związek jest solidny. |
| Czerwony/zielony migocie przerywanie |
Połączenie się zerwie. |
| Czerwony nadal. |
Nie można nawiązać połączenia |
| Czerwone plamki |
Połączenie nie jest stabilne |
| SNR |
Kolor wskaźnika |
Częstotliwość migotania |
Kolor topologii |
Wartość topologii |
| 0 |
Czerwony |
N/A |
Zielona |
0 |
| 1-12 |
Czerwone plamki |
350 ms |
Zielona |
1-12 |
| 13-25 |
Czerwony/zielony migotnik |
350 ms |
Zielona |
13-25 |
| 26-35 |
Zielone migotki |
350 ms |
Zielona |
26-35 |
| 36-70 |
Ciągle zielona. |
N/A |
Zielona |
36-70 |
| > 70 |
Czerwone plamki |
120 ms |
Zielona |
> 70 |
5 Przycisk zasilania
6 Interfejs LAN1 RJ45.
TX tylny panel
1 Interfejs antenowy MESH
2 CH1 Video Input 4 pin GX12, z mocą wyjściową DC 12V.
3 CH2 Video Input 4 pinGX12, z mocą wyjściową DC 12V.
4 CH3 Video Input 4 pinGX12, z mocą wyjściową 12V DC.
5 CH4 Video Input 4 pinGX12, z mocą wyjściową DC 12V.
6 CH5 Video Input 4 pinGX12, z mocą wyjściową DC 12V.
7 CH6 Video Input 4 pinGX12, z mocą wyjściową DC 12V.
8 CH7 Video Input 4 pinGX12, z mocą wyjściową DC 12V.
9 CH8 Wpis wideo 4 pinGX12, z mocą wyjściową DC 12V.
10 Interfejs anteny GPS SMA F.
11 Interfejs wejściowy zasilania 3 gniazdkowy złącze lotnicze, DC 10-30V.
12 Interfejs antenowy MESH
13 LAN2 Port RJ45.
14 LAN3 Port RJ45.

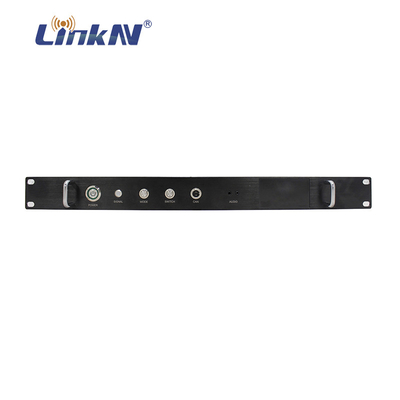

Panel przedni RX
1 Przycisk zasilania
2 Wskaźnik sygnału
| Status wskaźnika |
Siła sygnału |
| Ciągle zielona. |
Związek jest solidny. |
| Czerwony/zielony migocie przerywanie |
Połączenie się zerwie. |
| Czerwony nadal. |
Nie można nawiązać połączenia |
| Czerwone plamki |
Połączenie nie jest stabilne |
| SNR |
Kolor wskaźnika |
Częstotliwość migotania |
Kolor topologii |
Wartość topologii |
| 0 |
Czerwony |
N/A |
Zielona |
0 |
| 1-12 |
Czerwone plamki |
350 ms |
Zielona |
1-12 |
| 13-25 |
Czerwony/zielony migotnik |
350 ms |
Zielona |
13-25 |
| 26-35 |
Zielone migotki |
350 ms |
Zielona |
26-35 |
| 36-70 |
Ciągle zielona. |
N/A |
Zielona |
36-70 |
| > 70 |
Czerwone plamki |
120 ms |
Zielona |
> 70 |
Przycisk trybu 3 ️ Naciśnij, aby przełączyć się między trybami pełnoekranowym, czterodzielnym, ośmiodzielnym i dziewięciodzielnym.
4 Przycisk przełączania
5 CAN Interface 2 Pin łącza lotniczego.
6 Interfejs komórkowy (Intercom Interface) dla mikrofonu głośnego typu K.
Panel tylny RX
1 Interfejs antenowy MESH
2 Interfejs anteny GPS SMA F.
3 Interfejs wyjściowy HDMI.
4 Port LAN RJ45.
5 Port wejściowy zasilania
